ตัวแยก PLC แบบไม่สมมาตร 1x9

การกำหนดค่าตัวแยก PLC แบบ Cassette (อะแดปเตอร์ SC/APC 11 พอร์ต)

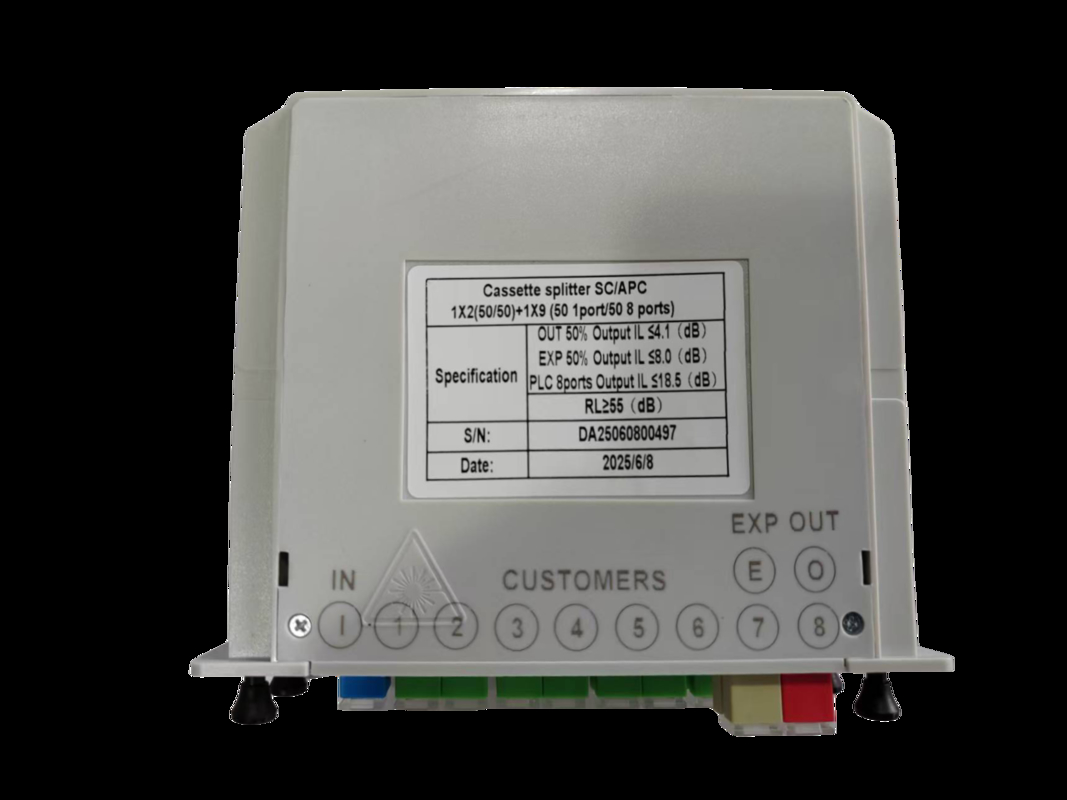

แบบร่าง Cassette(130x100x50มม.)

สีที่แตกต่างกันสำหรับอะแดปเตอร์อินพุตและเอาต์พุต,รูปภาพใช้สำหรับการอ้างอิงเท่านั้น

1)     ODB 1:2, 1:8, 10 พอร์ต

ตัวเลือก Cassette 1: ตัวแยก 1:9 (50 1 พอร์ต / 50 8 พอร์ต)

ตัวเลือก Cassette 2: ตัวแยก 1:2(50/50), 1:8

ข้อมูลจำเพาะของตัวแยก PLC

Out 1x8   Out Cascade

IL พร้อมขั้วต่อ (dB) ≤14.5         4.1

RL พร้อมขั้วต่อ (dB) ≥55

Uniformity ≤0.8; Directivity ≥55; ประเภทไฟเบอร์ G.657A1; การสูญเสียการแทรกอะแดปเตอร์ (dB) ≤0.25

ความยาวคลื่นในการทำงาน (nm) 1260-1650nm; อะแดปเตอร์ SC/APC

การปฏิบัติตามมาตรฐาน Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

2)     ODB 1:2, 1:2, 1:8(30/70), 11 พอร์ต และ ODB 1:2, 1:2, 1:8(30/70) 11 หรือ 14 พอร์ต/HUB/SUB

ตัวเลือก Cassette 1: ตัวแยก 1:2(70/30), 1:9 (50 1 พอร์ต/50 8 พอร์ต)

ตัวเลือก Cassette 2: ตัวแยก 1:2(70/30), 1:2, 1:8

ข้อมูลจำเพาะของตัวแยก PLC

Out 1x8 Out Cascade Out Expansion

IL พร้อมขั้วต่อ (dB) ≤20.5        2.2        10.1

RL พร้อมขั้วต่อ (dB) ≥55

Uniformity ≤0.8; Directivity ≥55; ประเภทไฟเบอร์ G.657A1; การสูญเสียการแทรกอะแดปเตอร์ (dB) ≤0.25

ความยาวคลื่นในการทำงาน (nm) 1260-1650nm; อะแดปเตอร์ SC/APC

การปฏิบัติตามมาตรฐาน Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

3)    ODB 1:2,1:2,1:8(50:50), 11 พอร์ต

ตัวเลือก Cassette 1: ตัวแยก 1:2(50/50), 1:9 (50 1 พอร์ต/50 8 พอร์ต)

ตัวเลือก Cassette 2: ตัวแยก 1:2(50/50), 1:2, 1:8

ข้อมูลจำเพาะของตัวแยก PLC

Out 1x8 Out Cascade Out Expansion

IL พร้อมขั้วต่อ (dB) ≤18.5        4.1        8.0

RL พร้อมขั้วต่อ (dB) ≥55

Uniformity ≤0.8; Directivity ≥55; ประเภทไฟเบอร์ G.657A1; การสูญเสียการแทรกอะแดปเตอร์ (dB) ≤0.25

ความยาวคลื่นในการทำงาน (nm) 1260-1650nm; อะแดปเตอร์ SC/APC

การปฏิบัติตามมาตรฐาน Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

4)    กล่องขยาย

ตัวแยก Cassette 1:8
