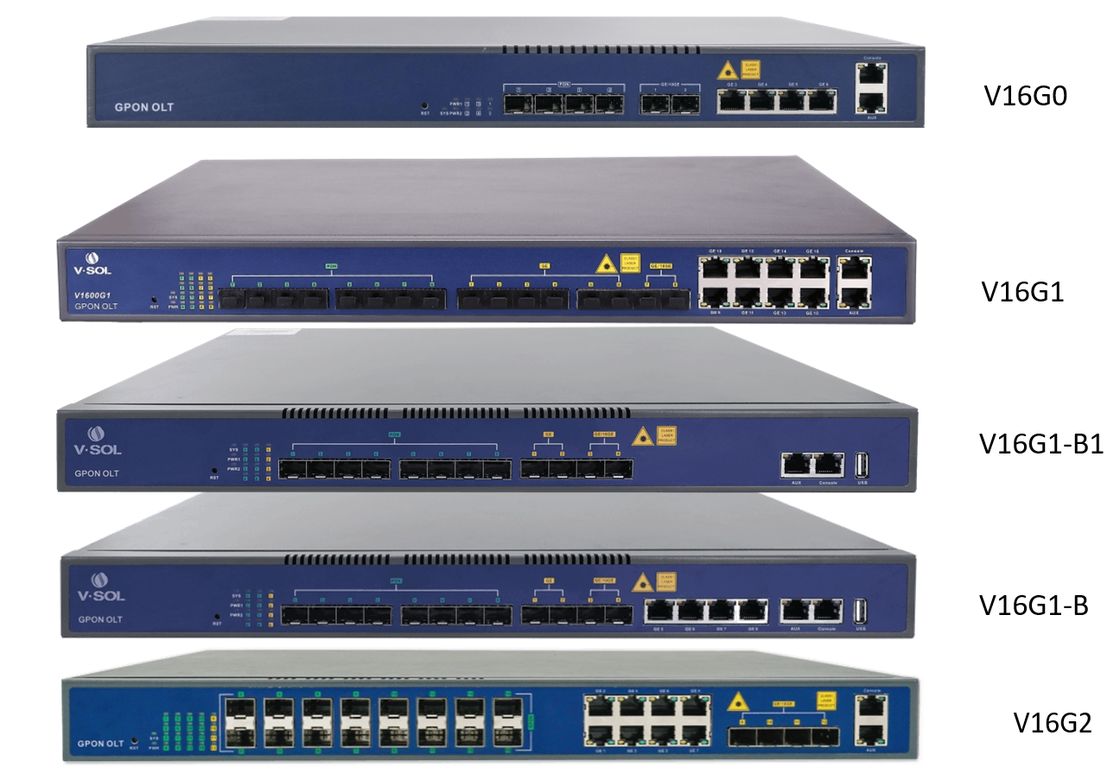

สินค้า

อินเตอร์เฟซผู้ใช้

อินเตอร์เฟซปลดลิงค์

พลังงานคู่

V16G0

4 ท่าเรือ PON

4*GE+2*GE ((SFP)/10GE ((SFP+)

√

V16G1

8 ท่าเรือ PON

8*GE+6*GE ((SFP) +2*10GE ((SFP+)

√

V16G1-B

8 ท่าเรือ PON

4*GE+2*GE(SFP) +2*GE(SFP)/10GE(SFP+)

√

V16G1-B1

8 ท่าเรือ PON

2*GE(SFP) + 2*GE(SFP)/10GE(SFP+)

√

V16G2

16 ท่าเรือ PON

8*GE+4*GE ((SFP)/10GE ((SFP+)

√

รายการ

V1600G GPON OLT ซีรี่ย์

มาตรฐานที่น่าพอใจ

Ø  ตอบ ITU-T G984/G988 มาตรฐาน

Ø  พบกับ GPON ที่เกี่ยวข้องของจีน มาตรฐาน

การจัดการง่าย

Ø  เปิดให้ทุกยี่ห้อของ ONT

ระเบียงเปิดเต็ม

Ø  การสนับสนุนสแตติก เส้นทาง

Ø  การสนับสนุนทางเลือก เส้นทางแบบไดนามิก RIP v1/v2, OSPF v2

ค่าประสิทธิภาพสูง

Ø  ความสูง 1U การออกแบบ

Ø  ใช้ชิปหลัก โครงการ

รายการ

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

ชาซี

ราก

1U 19 นิ้วกล่องมาตรฐาน

GE/10GE

Port Uplink การเชื่อมต่อ

QTY

6

16

8/4

12

ก๊อปเปอร์ GE

4

8

4/0

4

SFP ((GE)

2

6

2

4

SFP+(10GE)

2

2

4

สนาม GPON

QTY

4

8

8

16

อินเตอร์เฟสทางกายภาพ

สล็อต SFP

ประเภทเครื่องเชื่อม

ประเภท C+

อัตราการแยกสูงสุด

1:128

ท่าเรือการจัดการ

1*10/100BASE-T out-band port, 1* CONSOLE port พื้นที่ใช้งาน

รายละเอียดของพอร์ต PON (โมดูลประเภท C+)

ระยะทางส่ง

20 กิโลเมตร

อัตราความเร็วของท่าเรือ GPON

ด้านบน 1.244 Gbps ด้านล่าง 2.488 Gbps

ความยาวคลื่น

TX 1490nm, RX 1310nm

เครื่องเชื่อม

SC/UPC

ประเภทเส้นใย

9/125μm SMF

TX พลังงาน

+3~+7dBm

ความรู้สึกต่อ Rx

-30dBm

อุปกรณ์อุดตันแสง

พลัง

-12dBm

ขนาด ((L*W*H) ((mm*mm*mm)

442*220*436

442*220*436

442*220*436

442 คูณ 320 คูณ 436

น้ําหนัก ((kg)

2.8

3.1

3.0

4.5

พลังงาน

220VAC

AC:100รางวัล240V, 47/63Hz

จําหน่ายพลังงานแบบ DC ((DC:-48V)

×

√

√

√

โมดูลพลังงานคู่ ร้อนสํารอง

×

√

√

√

การบริโภคพลังงานสูงสุด ((W)

35

45

45

85

การดําเนินงานสิ่งแวดล้อม

อุณหภูมิการทํางาน

-0~+55°C

อุณหภูมิในการเก็บ

-40~+85°C

ความชุ่มชื้น

5 ~ 90% ((ไม่ปรับปรุง)

LED

เปิด

ส่องสายตา

ปิด

PWR

อุปกรณ์เปิดแล้ว

รางวัล

อุปกรณ์ทํางาน

ลง

SYS

อุปกรณ์เริ่มต้น

อุปกรณ์ทํางานปกติ

อุปกรณ์ทํางาน

ไม่ปกติ

PON1รางวัลPON16

ONT ลงทะเบียนในระบบ PON

ONT กําลังลงทะเบียนในระบบ PON

ONT ไม่ลงทะเบียนกับระบบ PON หรือ ONU

ไม่เชื่อมต่อ OLT

SFP/SFP+

อุปกรณ์เชื่อมต่อ

ไปยังท่าเรือ

อุปกรณ์กําลังทํางาน

การส่งข้อมูล

อุปกรณ์ไม่ได้

ติดต่อกับท่าเรือ

อีเทอร์เน็ต

(สีเขียว-ACT)

รางวัล

ท่าเรือส่งและ/และ

การรับข้อมูล

รางวัล

อีเทอร์เน็ต

(ลิงค์สีเหลือง)

อุปกรณ์เชื่อมต่อ

ไปยังท่าเรือ

รางวัล

อุปกรณ์ไม่ได้

ติดต่อกับท่าเรือ

PWR1/PWR2

(G0)

โมดูลพลังงานออนไลน์และ

ทํางานปกติ

รางวัล

โมดูลพลังงานออฟไลน์ หรือ

ไม่ทํางาน

รายการ

V1600Gx GPON OLT ซีรี่ย์

การบริหาร

รูปแบบ

Ø  SNMP,Telnet,CLI,WEB,SSH v1/v2

การบริหาร

Ø  การควบคุมกลุ่มพัดลม

Ø  การติดตามสถานะท่าเรือและการจัดการการตั้งค่า

Ø  การจัดตั้งและบริหาร ONT ออนไลน์

Ø  การบริหารผู้ใช้

Ø  การจัดการสัญญาณเตือน

ชั้น 2

Ø  ที่อยู่ Mac 16K

Ø  รองรับ 4096 VLANs

Ø  การสนับสนุน VLAN และโปรโตคอล VLAN

Ø  รองรับ VLAN tag/Un-tag,VLAN การถ่ายทอดโปร่งใส

Ø  รองรับการแปล VLAN และ QinQ

Ø  สนับสนุนการควบคุมพายุจากท่าเรือ

Ø  หนุนการแยกท่าเรือ

Ø  การสนับสนุนการจํากัดอัตราการนําเรือ

Ø  รองรับ 802.1D และ 802.1W

Ø  การสนับสนุน LACP สถาน,LACP ไดนามิก

Ø  QoS โดยพัฒนาจากพอร์ต VID TOS และ MAC address

Ø  รายการควบคุมการเข้าถึง

Ø  ระบบควบคุมการไหล IEEE802.x

Ø  สถิติและการติดตามความมั่นคงของท่าเรือ

มูลติแคสต์

Ø  การสืบสวน IGMP

Ø  256 กลุ่ม IP Multicast

DHCP

Ø  DHCP Server,DHCP Relay,DHCP สนุก

Ø ตัวเลือก DHCP 82

ชั้น 3

Ø  ARP proxy,1024 Hardware Host Routes,512 Hardware Subnet Routes; การใช้งานของ ARP

Ø  รองรับ 802.1X,Radius,Tacacs+;

Ø  การสนับสนุน IP source guard

Ø  การสนับสนุนเส้นทางสถิติ

Ø  การสนับสนุนทางเลือก เส้นทางแบบไดนามิก RIP v1/v2,RIPng

Ø  การสนับสนุน OSPF v2/v3

IPv6

Ø  สนับสนุน NDP

Ø  รองรับ IPv6 Ping,IPv6 Telnet, IPv6 การตั้งทาง;

Ø  การสนับสนุน ACL ตามที่อยู่ IPv6 แหล่ง, ที่อยู่ IPv6 จุดหมาย, Port L4, ประเภทโปรโตคอล เป็นต้น

Ø  สนับสนุน MLD v1/v2 snooping ((Multicast Listener Discovery snooping)

ฟังก์ชัน GPON

Ø  Tcont DBA

Ø  การจราจรทางเรือ

Ø  สะสมกับมาตรฐาน ITUT984.x;

Ø  ระยะทางการส่งถึง 20KM;

Ø  รองรับการเข้ารหัสข้อมูล, Multi-cast, Port VLAN, การแยกแยก, RSTP เป็นต้น

Ø  รองรับ ONT การค้นพบอัตโนมัติ / การตรวจหาลิงค์ / การปรับปรุงซอฟต์แวร์จากระยะไกล

Ø  รองรับการแบ่ง VLAN และการแยกผู้ใช้เพื่อหลีกเลี่ยงพายุการถ่ายทอด

Ø  การสนับสนุนฟังก์ชันสัญญาณเตือนปิดพลังงาน, ง่ายสําหรับการตรวจพบปัญหาเชื่อมต่อ;

Ø  การสนับสนุนการถ่ายทอดฟังก์ชันความต้านทานพายุ

Ø  สนับสนุนการแยกท่าเรือระหว่างท่าเรือต่าง ๆ

Ø  สนับสนุน ACL และ SNMP ในการตั้งค่าฟิลเตอร์แพคเกตข้อมูลได้อย่างยืดหยุ่น

Ø  การออกแบบเชี่ยวชาญเพื่อป้องกันการล้มเหลวของระบบ เพื่อรักษาระบบที่มั่นคง

Ø  รองรับ RSTP, IGMP Proxy

ใบอนุญาตการบริหาร

ขั้นต่ํา ONT

จํากัดจํานวนการลงทะเบียน ONT, 64-1024, ขั้นตอนที่ 64 เมื่อจํานวนของ ONT จะบรรลุจํานวนการอนุญาตสูงสุด,

ONT to system จะถูกปฏิเสธ

ขั้นเวลา

ระบบจํากัดใช้เวลา 31 วัน

เวลาทํางาน 31 วัน ทุก ONT จะถูกปิด

โต๊ะ PON Mac

ตาราง MAC ของ PON รวมถึงที่อยู่ MAC, VLAN id, PON id, ONT id, gemport id เพื่อให้บริการง่ายขึ้น การตรวจสอบ

การแก้ไขปัญหา

ONT

การบริหาร

โปรไฟล์

รวมทั้ง ONT, DBA, TRAFFIC, LINE, SERVICE, ALARM

โปรไฟล์ส่วนตัว คุณสมบัติ ONT ทั้งหมดสามารถตั้งค่าโดยโปรไฟล์

อัตโนมัติเรียนรู้

ONT การค้นพบอัตโนมัติ, ลงทะเบียน, ออนไลน์

การตั้งค่าอัตโนมัติ

คุณสมบัติทั้งหมดสามารถตั้งค่าโดยอัตโนมัติโดยโปรไฟล์เมื่อ

ONT ออโต้ออนไลน์รางวัลพล็อกและเล่น

อัตโนมัติปรับปรุง

แฟร์มแวร์ ONT สามารถอัตโนมัติอัพเกรดได้ ดาวน์โหลด ONT

แฟร์มแวร์สู่ OLT จาก web/tftp/ftp

การตั้งค่าทางไกล

โปรต็อกอล OMCI ที่มีพลังส่วนตัว ให้ HGU ที่อยู่ห่างไกล

การตั้งค่ารวมถึง WAN, WiFi, POTS เป็นต้น
