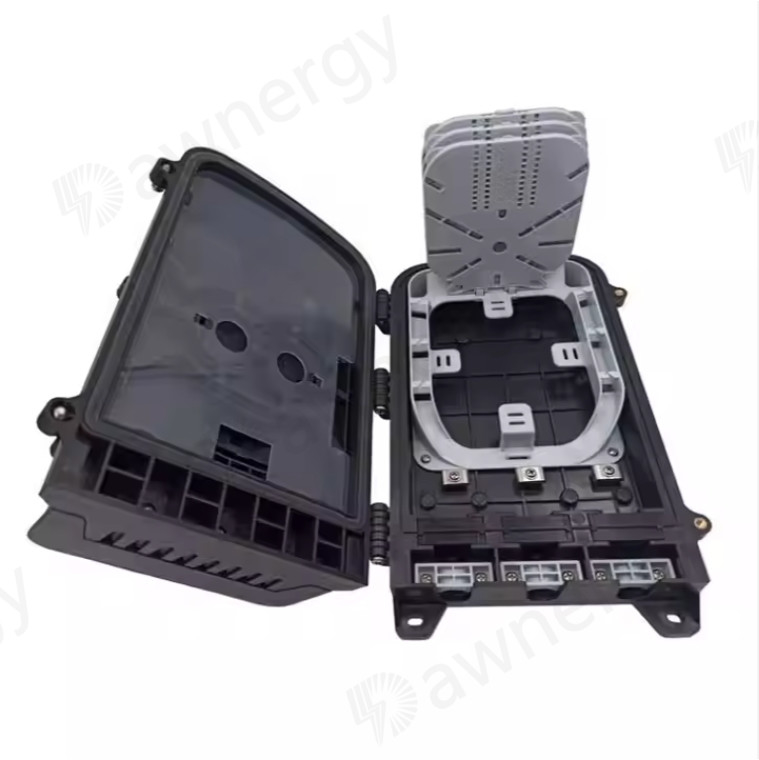

กล่องกระจายไฟเบอร์ออปติก DA-FDB-16A2-PA-17

กล่องกระจายไฟเบอร์ออปติก DA-FDB-16A2-PA-17

กล่องกระจายไฟเบอร์ออปติกของ Dawnergy ใช้เป็นจุดสิ้นสุดสําหรับสายไฟเบอร์ที่เชื่อมต่อกับสายไฟเบอร์ในระบบเครือข่ายการสื่อสาร FTTxการจําหน่ายสามารถทําในกล่องนี้, และในขณะเดียวกันยังให้ความคุ้มครองและการจัดการที่แข็งแกร่งสําหรับการสร้างเครือข่าย FTTx.

เหมาะสําหรับเครื่องแยก PLC แบบ Mini

ลักษณะ

• โครงสร้างปิดทั้งหมด
• วัสดุ: PP กันฝน กันน้ํา กันฝุ่น ป้องกันการแก่ตัว ระดับการป้องกันสูงถึง IP65
• จับสายไฟฟ์และสายหลุด สายไฟฟ์สเพลซิ่ง การติดตั้ง การเก็บรักษา การจําหน่าย เป็นต้น ทั้งหมดในเครื่องเดียว
• สายเคเบิล, สายกางเขน, และสายพัดพริบทํางานตามเส้นทางของตัวเองโดยไม่กวนกัน, การติดตั้งเครื่องแยก PLC แบบไมโคร, การบํารุงรักษาง่าย
• แผนการกระจายสามารถพลิกขึ้น, สายไฟฟีเดอร์สามารถวางโดยการแสดงออกของท่าเรือ, ง่ายสําหรับการบํารุงรักษาและการติดตั้ง.
• การติดตั้งเสา/ผนังรองรับ, การติดตั้งสายไฟฟ้าอากาศ เหมาะสําหรับใช้ในภายในและภายนอก

การใช้งาน

• เครือข่ายการเข้าถึง FTTH
• เครือข่ายโทรคมนาคม
• เครือข่ายพื้นที่ท้องถิ่น

รายละเอียด

1. รายละเอียดสิ่งแวดล้อม

อุณหภูมิการทํางาน: -40°C+85°C

ความชื้นสัมพันธ์: ≤ 85% ((+ 30 °C)

ความดันชั้นบรรยากาศ: 70KPa106Kpa

2. รายละเอียดเทคนิคกันฝน

• อุปกรณ์ติดดินแยกกับตู้, ความต้านทานแยกที่ต่ํากว่า 2 MΩ/500V (DC)
• ความแรงดันต่อรองระหว่างอุปกรณ์กดดินและตู้ไม่ต่ํากว่า 3000V ((DC) / นาที, ไม่มีการเจาะ, ไม่มี flashover

สายเคเบิล

(รูป 2)

การติดตั้ง

1อุปกรณ์ติดผนัง

ดัดรู 4 ช่องในผนังตามขนาดในตาราง 1 วางบอลท์ขยาย Φ7.5 * 40 วางกล่องให้ตรงกันกับรูและใช้บอลท์ในการติด (รูป 3)

2อุปกรณ์ติดตั้งเสา

ติด 1 ชุดของวงแหวนสตาร์ทกับสตาร์ทโทรคมนาคม (รูป 4)

3.โครงสร้างด้านบน

ติดสองติดตั้งบนชาสีของหัวบนแขวนบนสาย, และจากนั้น bolted, ป้องกันกรอบตก (รูป 5)

รูป 3 การติดตั้งติดผนัง รูป 4 การติดตั้งติดเสา

ภาพ 5 โครงสร้างด้านบน
