| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Dawnergy |
| ได้รับการรับรอง | CE/TELCORDIA |
| หมายเลขรุ่น | GYTS-12/24/48/96/144 จี652ดี |
สายไฟที่นําเสนอถูกออกแบบ ผลิตและทดสอบตามมาตรฐานดังต่อไปนี้
| IEC 60794-1-1 | สายไฟฟ้าไฟเบอร์ออปติก-ส่วน 1-1: รายละเอียดทั่วไป-ทั่วไป |
| IEC 60794-1-2 | สายไฟฟ้าสายไฟฟ้า - ส่วน 1-2: รายละเอียดทั่วไป - ขั้นตอนการทดสอบสายไฟฟ้าสายไฟฟ้า |
| IEC 60794-3 | สายไฟฟ้าไฟเบอร์ออฟติก - ส่วนที่ 3: รายละเอียดส่วน-สายไฟฟ้าภายนอก |
3. การระบุสายเคเบิล
2.1 รหัสสีเส้นใย
| ไม่ ไม่ | 1 | 2 | 3 | 4 | 5 | 6 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว |
| ไม่ ไม่ | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua |
2.2 รหัสสีของท่อลอย (LT) และไม้บรรจุ (FR)
| จํานวนเส้นใย | ธาตุหมายเลข | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | สหรัฐ | สหรัฐ | สหรัฐ | |||||||
| 24 | LT | LT | LT | LT | สหรัฐ | |||||||
| 48 | LT | LT | LT | LT | สหรัฐ | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
"LT" หมายถึง "ท่อลอย" "FR" หมายถึง "ไม้บรรจุ"

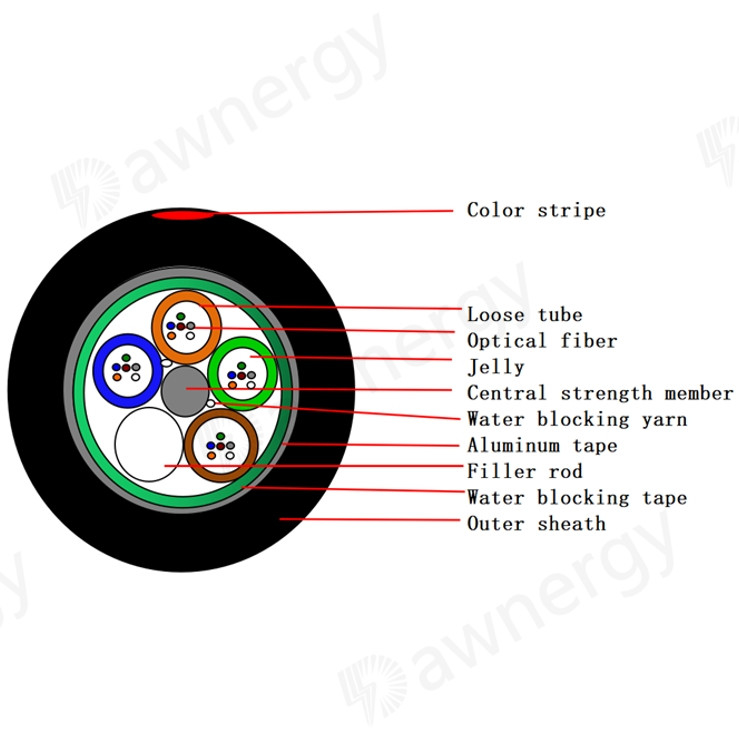

| รายการ | เนื้อหา | มูลค่า | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| ท่อลอย | จํานวน | 2 | 4 | 4 | 8 | 12 |
| กว้างภายนอก (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| ความหนา ((มม) | 0.3 | |||||
| วัสดุ | PBT | |||||
| การปิดน้ํา | สารประกอบการเติมท่อ | |||||
| เติม | วัสดุ | PP | ||||
| จํานวน | 3 | 1 | 1 | 0 | 0 | |
|
สูงสุด นับเส้นใย ต่อท่อ |
G.652D | 6 | 6 | 12 | 12 | 12 |
| สมาชิกกําลังกลาง | วัสดุ | สายเหล็ก | ||||
| กว้าง (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| กว้างชั้น PE (mm) | - | - | - | 3.6 | 6.2 | |
| การปิดน้ํา | วัสดุ | สายใยกันน้ํา & เทปกันน้ํา | ||||
| กล่องภายนอก | วัสดุ | HDPE | ||||
| สี | สีดํา | |||||
| ความหนา (mm) | 10.7±0.2 | |||||
| กว้างเคเบิล ((มม) ประมาณ | 90.8±0.3 | 90.8±0.3 | 100.4±0.3 | 120.4±0.3 | 15.0±03 | |
| น้ําหนักสาย ((kg/km) ประมาณ | 80±5% | 84±5% | 96±5% | 143±5% | 199±5% | |
5. ผลงานของสายไฟเบอร์ออปติก
ผลประกอบของไฟเบอร์ออฟติกที่มีสายไฟ (ITU-T Rec. G.652D)
| รายการ | รายละเอียด |
| ประเภทเส้นใย | โหมดเดียว |
| วัสดุใย | ซิลิก้าดอปป์ |
|
คอเปอร์เซ็นต์การลดความหนา @ 1310 nm @ 1550 nm |
¥≤ 0.35 dB/km ¥≤ 0.21 dB/km |
| ความยาวคลื่นตัดเคเบิล | ¥ ≤ 1260 nm |
| ความยาวคลื่นระบายศูนย์ | 1300 ~ 1324 nm |
| ความชันที่ไม่มีการกระจาย | ¥≤ 0.092 ps/nm2.km) |
| PMD | ¥≤0.2 ps/km1/2 |
| กว้างของสนามโหมด @ 1310 nm | 8.7 ~ 9.5 อืมม |
| ความผิดพลาดของแกน / แคลด | ≤ 0.6 มม |
| กว้างคลุม | 125±1 มม |
| การเคลือบไม่เป็นวงกลม | ¥≤1.0% |
| กว้างคลุมประจํา | 250 ± 15 มม |
6การทํางานของสายไฟเบอร์ออปติก
6.1 รัศมีโค้งของสายเคเบิล: 10 x กว้างสายเคเบิล (สแตตติก)
20 x กว้างเส้นเคเบิล (แบบไดนามิก)
6.2 ระยะอุณหภูมิการใช้งาน
| ระยะอุณหภูมิการทํางาน | : -40oC ถึง +70oC |
| ระยะอุณหภูมิในการเก็บรักษา / การขนส่ง | : -40oC ถึง +70oC |
| ระยะอุณหภูมิการติดตั้ง | : -40oC ถึง +70oC |
6.3 การทดสอบผลการทํางานทางกลและสิ่งแวดล้อม
| S/N | รายการ | วิธีการทดสอบ | เงื่อนไขการยอมรับ |
| 1 | ความแข็งแรงในการดึง IEC 794-1-E1 |
-ภาระ: 1500N ความยาวของสายไฟฟ้าภายใต้ภาระ: 50m -เวลาการต้อน: ≥ 1 นาที |
-การเปลี่ยนแปลงความสูญเสีย≤0.1 dB@1550 nm หลังการทดสอบ -ความยืดของเส้นใย ≤0.6% - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath |
|
2 |
การทดสอบการบด IEC 794-1-E3 |
- ความจุ:1000N/100 มม - ระยะเวลาการตัก: ≥ 1 นาที |
-การเปลี่ยนแปลงความสูญเสีย≤0.1 dB@1550 nm หลังการทดสอบ - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath |
|
3 |
การทดสอบแรงกระแทก IEC60794-1-21-E4 |
- ความสูง 1 เมตร - น้ําหนักการกระแทก: 20J -จุดกระแทก: 3 -เวลาต่อจุด: 1 -รัศมี 300 มิลลิเมตร |
-การเปลี่ยนแปลงความสูญเสีย ≤ 0.1 dB@1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath |
|
4 |
การบิดซ้ํา IEC 794-1-E6 |
-ภาระ:150N -อัตราการบิด: 2 วินาที/รอบ จํานวนจักรยาน: 25 |
- การเปลี่ยนแปลงความสูญเสีย ≤ 0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath |
|
5 |
ทอร์ชั่น IEC 794-1-E7 |
ยาว: 1 เมตร -ภาระ:150N -มุมบิด: ± 90° จํานวนจักรยาน: 10 |
- การเปลี่ยนแปลงความสูญเสีย≤0.1 dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath |
|
6 |
การทดสอบการเจาะน้ํา IEC 794-1-F5B |
- ความสูงของน้ํา: 1 เมตร -ความยาวตัวอย่าง: 3 เมตร -เวลาทดสอบ: 24 ชั่วโมง |
- ไม่มีน้ําจะรั่วจากปลายตรงข้ามของเคเบิล |
|
7 |
การทดสอบจักรยานอุณหภูมิ IEC 794-1-F1 |
- ระดับอุณหภูมิ: +20°C→-40°C→+70°C→+20 °C -เวลาในการเดินทุกขั้นตอน: 12 ชั่วโมง - จํานวนวงจร: 2 |
- การเปลี่ยนแปลงความสูญเสีย ≤ 0.05dB @ 1550 nm - ไม่มีเส้นใยแตกและไม่มีความเสียหาย sheath - ไม่มีความเสียหายในกระโปรง |
|
8 |
คลื่นสารประกอบ IEC 794-1-E14 |
-ความยาวตัวอย่าง: 30 ซม. -Temp: 70 °C ± 2 °C - เวลา: 24 ชั่วโมง |
- ไม่มีการไหลเวียน |
7.1 ความยาวของสายไฟแต่ละสายถูกม้วนบนกลองไม้เหล็ก
7.2 ความยาวของกลองแบบมาตรฐานคือ 4000m ± 2% หรือตามคําสั่งของลูกค้า
7.3 ปกปิดด้วยแผ่นพลาสติก
7.4 ปิดด้วยไม้ที่แข็งแรง
7.5 อย่างน้อย 3 เมตรของปลายภายในสายไฟฟ้าควรถูกจัดไว้สําหรับการทดสอบ
หมายเหตุ: ค่านิยม D ใส่มิติของรัด
