| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Dawnergy |
| ได้รับการรับรอง | RoSH |
| หมายเลขรุ่น | 40+1CH เสียน |

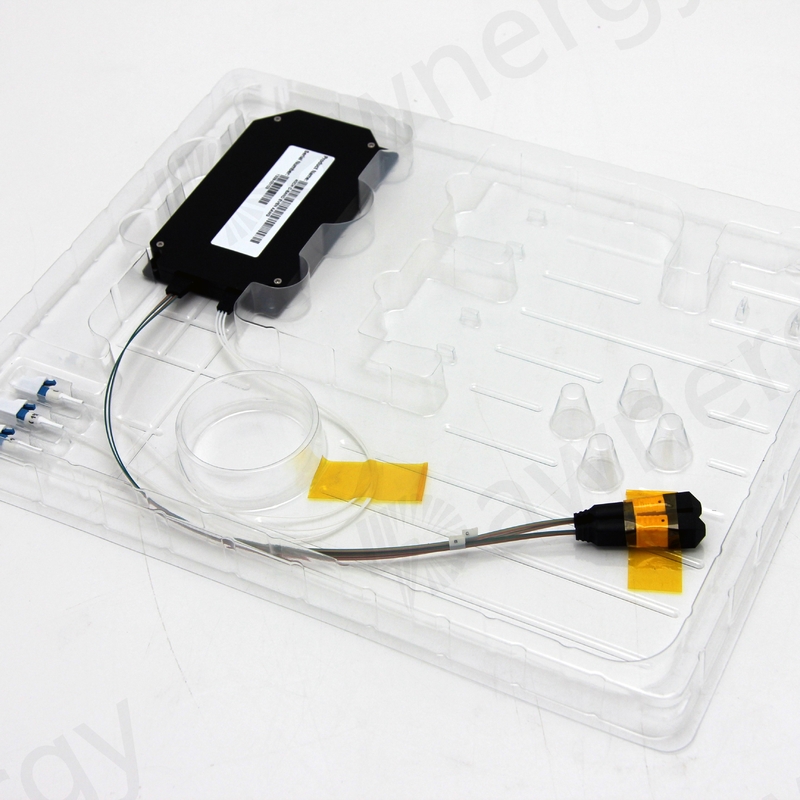

40+1CH AAWG แบบเกาส์
การแยกช่องสัญญาณสูงหมายถึงความสามารถของส่วนประกอบออปติก เช่น 40+1CH Gaussian AAWG เพื่อแยกช่องแสงหลายช่องออกจากกันในระบบสื่อสารด้วยแสงในระบบ WDM สัญญาณแสงหลายตัวที่มีความยาวคลื่นต่างกันจะรวมกันและส่งผ่านใยแก้วนำแสงเส้นเดียวAAWG ใช้เพื่อแยกสัญญาณเหล่านี้เมื่อสิ้นสุดการรับของระบบ เพื่อให้สามารถแยกสัญญาณแต่ละสัญญาณออกและประมวลผลแยกกันโดยอิสระ
คุณสมบัติ:
1, จำนวนช่องสัญญาณสูง: AAWG Gaussian 40 + 1CH รองรับช่องสัญญาณมาตรฐานสูงสุด 40 ช่องและช่องสัญญาณพิเศษหนึ่งช่องสำหรับการตรวจสอบหรือวัตถุประสงค์ในการควบคุมซึ่งช่วยให้สามารถส่งข้อมูลจำนวนมากผ่านใยแก้วนำแสงเส้นเดียวได้
2 การสูญเสียการแทรกต่ำ: AAWG มีการสูญเสียการแทรกต่ำ ซึ่งหมายความว่าจำนวนการสูญเสียสัญญาณเมื่อแสงผ่าน AAWG ได้น้อย
3, การแยกช่องสัญญาณสูง: AAWG ให้การแยกช่องสัญญาณสูง ซึ่งหมายความว่าช่องต่างๆ จะไม่รบกวนซึ่งกันและกัน
4 ต้นทุนต่ำ: AAWG เป็นโซลูชันที่คุ้มค่าสำหรับมัลติเพล็กซ์แบบแบ่งความยาวคลื่นเมื่อเทียบกับส่วนประกอบออปติกอื่นๆ
ข้อมูลจำเพาะ AAWG แบบเกาส์ 40 + 1CH:
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | |
| ผ่านโปรไฟล์วงดนตรี | เสียน | ||
| จำนวนช่อง | 40 | ช | |
| ระยะห่างช่องหมายเลข | 100 | กิกะเฮิรตซ์ | |
| วงปฏิบัติการ | C21~C60 | ||
| ล้างรหัสผ่าน | ±12.5 | กิกะเฮิรตซ์ | |
| ความเสถียรของความยาวคลื่น | ±50 | น | |
| แบนด์วิดธ์ช่อง 1dB | ≥0.23 | นาโนเมตร | |
| แบนด์วิดท์ช่อง 3dB | ≥0.42 | นาโนเมตร | |
| การสูญเสียการแทรกข้าม passband เต็มรูปแบบและรวมถึงการสูญเสียตัวเชื่อมต่อ | ≤3.6 | เดซิเบล | |
| ระลอก | ≤2 | เดซิเบล | |
| การแยกช่องทางที่อยู่ติดกัน | ≥25 | เดซิเบล | |
| การแยกช่องสัญญาณที่ไม่ติดกัน | ≥30 | เดซิเบล | |
| ครอสทอล์คทั้งหมด | ≥22 | เดซิเบล | |
| ความสม่ำเสมอของการสูญเสียการแทรก | ≤1.2 | เดซิเบล | |
| ทิศทาง (เฉพาะ Mux) | ≥40 | เดซิเบล | |
| การสูญเสียผลตอบแทนทางแสง | ≥40 | เดซิเบล | |
| การสูญเสียขึ้นอยู่กับโพลาไรเซชันในแถบช่องสัญญาณที่ชัดเจน | ≤0.6 | เดซิเบล | |
| การกระจายโหมดโพลาไรซ์ | ≤0.5 | ปล | |
| การกระจายตัวของสี | ±20 | ps/นาโนเมตร | |
| อุณหภูมิในการทำงาน | -5~65 | โอค | |
| ความชื้นในการทำงาน | 0~95 | %ความชื้นสัมพัทธ์ | |
| อุณหภูมิในการจัดเก็บ | -40~85 | โอค | |
| ความชื้นในการจัดเก็บ | 0~95 | %ความชื้นสัมพัทธ์ | |
| ประเภทตัวเชื่อมต่อ | ทั่วไป | LC/UPC | |
| ตารางไอทียู |
|
||
| ประเภทไฟเบอร์ | G652D | ||
| อินพุตและจอภาพ 900um ความยาวไฟเบอร์ท่อหลวม | 290±50 | มม | |
| ความยาวเส้นใยริบบิ้น MPO | 310±50 | มม | |
| ขนาดบรรจุภัณฑ์ | L120xW70xH10 | มม | |
ข้อกำหนด PIN-OUT ของพอร์ตช่อง MPO:
